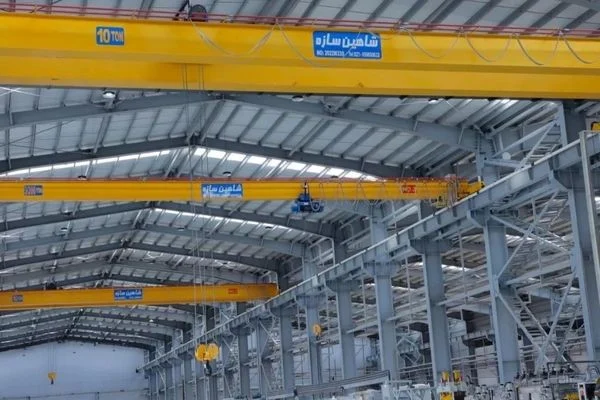

جرثقیل سقفی یکی از تجهیزات صنعتی مهم است که برای جابه‌جایی بارهای سنگین در کارخانه‌ها، انبارها و سایر محیط‌های صنعتی استفاده می‌شود. این جرثقیل‌ها به‌طور کلی از دو بخش اصلی تشکیل شده‌اند:
- سیستم سازه‌ای: این بخش شامل تیرهای اصلی، تیرهای فرعی، ترولی، قلاب و سایر اجزای سازه‌ای جرثقیل است.
- سیستم محرکه: این بخش شامل موتور، گیربکس، کابل و سایر اجزای الکتریکی و مکانیکی جرثقیل است.
طراحی جرثقیل سقفی
طراحی جرثقیل سقفی یک فرآیند پیچیده است که باید با دقت انجام شود تا جرثقیل بتواند به طور ایمن و کارآمد کار کند. در طراحی جرثقیل سقفی، مهندس طراح باید به عوامل مختلفی از جمله ظرفیت بار، ارتفاع بلند کردن، فضای مورد نیاز، شرایط محیطی و الزامات ایمنی توجه کند.
مراحل طراحی جرثقیل سقفی
طراحی جرثقیل سقفی معمولاً در پنج مرحله انجام می‌شود:
- مرحله جمع‌آوری اطلاعات: در این مرحله، مهندس طراح باید اطلاعات اولیه از جمله ظرفیت بار، ارتفاع بلند کردن، فضای مورد نیاز، شرایط محیطی و الزامات ایمنی را از کارفرما جمع‌آوری کند.
- مرحله انتخاب نوع جرثقیل: با توجه به اطلاعات جمع‌آوری شده در مرحله اول، مهندس طراح باید نوع جرثقیل مناسب را انتخاب کند. جرثقیل‌های سقفی در انواع مختلفی مانند تک پل، دو پل، دروازه‌ای و کابلی موجود هستند.
- مرحله طراحی سازه‌ای: در این مرحله، مهندس طراح باید اجزای سازه‌ای جرثقیل را طراحی کند. این اجزا باید از مواد باکیفیت و با استحکام کافی ساخته شوند تا بتوانند بارهای سنگین را تحمل کنند.
- مرحله طراحی سیستم محرکه: در این مرحله، مهندس طراح باید موتور، گیربکس، کابل و سایر اجزای سیستم محرکه جرثقیل را طراحی کند. این اجزا باید توان کافی برای بلند کردن بارهای سنگین را داشته باشند.
- مرحله تهیه نقشه‌ها و مدارک فنی: در این مرحله، مهندس طراح باید نقشه‌ها و مدارک فنی جرثقیل را تهیه کند. این مدارک برای ساخت، نصب و نگهداری جرثقیل ضروری هستند.
عوامل مهم در طراحی جرثقیل سقفی
در طراحی جرثقیل سقفی، مهندس طراح باید به عوامل مختلفی توجه کند. برخی از عوامل مهم عبارتند از:
- ظرفیت بار: ظرفیت بار جرثقیل باید متناسب با وزن بارهایی باشد که قرار است با آن حمل شوند.
- ارتفاع بلند کردن: ارتفاع بلند کردن جرثقیل باید متناسب با ارتفاعی باشد که بار باید به آن بلند شود.
- فضای مورد نیاز: فضای مورد نیاز برای نصب جرثقیل باید متناسب با ابعاد جرثقیل باشد.
- شرایط محیطی: شرایط محیطی مانند دما، رطوبت و گردوغبار می‌تواند بر عملکرد جرثقیل تأثیر بگذارد.
- الزامات ایمنی: جرثقیل باید مطابق الزامات ایمنی طراحی و ساخته شود تا از بروز حوادث جلوگیری شود.
انواع جرثقیل سقفی
جرثقیل‌های سقفی در انواع مختلفی موجود هستند که هر کدام دارای ویژگی‌های خاص خود هستند. برخی از انواع رایج جرثقیل‌های سقفی عبارتند از:
- جرثقیل سقفی تک پل: این جرثقیل‌ها دارای یک تیر اصلی و یک تیر فرعی هستند.
- جرثقیل سقفی دو پل: این جرثقیل‌ها دارای دو تیر اصلی و دو تیر فرعی هستند.

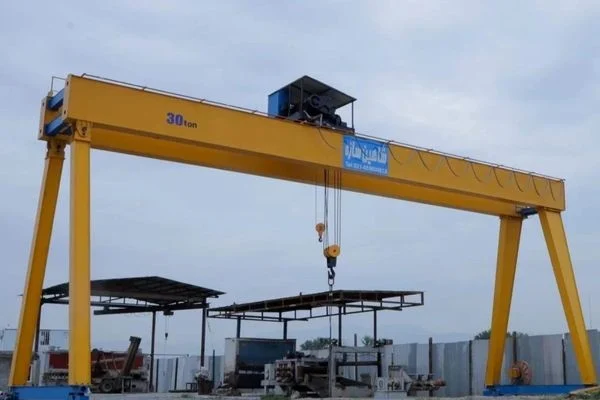

- جرثقیل سقفی دروازه‌ای: این جرثقیل‌ها دارای یک تیر اصلی و یک تیر فرعی هستند که به شکل دروازه باز می‌شوند.
- جرثقیل سقفی کابلی: این جرثقیل‌ها از کابل‌های فولادی برای بلند کردن بار استفاده می‌کنند.
ساخت جرثقیل سقفی
ساخت جرثقیل سقفی یک فرآیند پیچیده است که باید با دقت انجام شود تا جرثقیل بتواند به طور ایمن و کارآمد کار کند. ساخت جرثقیل سقفی معمولاً در دو مرحله انجام می‌شود:
- مرحله ساخت اجزای سازه‌ای: در این مرحله، اجزای سازه‌ای جرثقیل مانند تیرها، پل‌ها، ترولی و قلاب ساخته می‌شوند. این اجزا باید از مواد باکیفیت و با استحکام کافی ساخته شوند تا بتوانند بارهای سنگین را تحمل کنند.
- مرحله مونتاژ و نصب: در این مرحله، اجزای سازه‌ای جرثقیل در محل نصب مونتاژ می‌شوند. این کار باید توسط افراد متخصص و با تجربه انجام شود تا از بروز حوادث جلوگیری شود.
مراحل ساخت اجزای سازه‌ای جرثقیل سقفی
ساخت اجزای سازه‌ای جرثقیل سقفی معمولاً در کارگاه‌های صنعتی انجام می‌شود. این مراحل به شرح زیر هستند:
- برش ورق‌های فلزی: در این مرحله، ورق‌های فلزی با استفاده از دستگاه برش به شکل مورد نیاز برش داده می‌شوند.
- خمکاری ورق‌های فلزی: در این مرحله، ورق‌های فلزی با استفاده از دستگاه خمکاری به شکل مورد نیاز خم می‌شوند.
- جوشکاری اجزای فلزی: در این مرحله، اجزای فلزی با استفاده از دستگاه جوشکاری به یکدیگر متصل می‌شوند.
- رنگ آمیزی اجزای فلزی: در این مرحله، اجزای فلزی با استفاده از رنگ‌های صنعتی رنگ آمیزی می‌شوند.
مراحل مونتاژ و نصب جرثقیل سقفی
مونتاژ و نصب جرثقیل سقفی معمولاً در محل نصب جرثقیل انجام می‌شود. این مراحل به شرح زیر هستند:
- نصب راهبرها: در این مرحله، راهبرهای جرثقیل به سقف متصل می‌شوند.
- نصب پل‌ها: در این مرحله، پل‌ها روی راهبرها قرار می‌گیرند.
- نصب ترولی: در این مرحله، ترولی روی پل‌ها قرار می‌گیرد.
- نصب قلاب: در این مرحله، قلاب روی ترولی قرار می‌گیرد.
- انجام آزمایش‌های ایمنی: در این مرحله، جرثقیل به‌طور کامل آزمایش می‌شود تا از ایمنی آن اطمینان حاصل شود.
عوامل مهم در ساخت جرثقیل سقفی
در ساخت جرثقیل سقفی، باید به عوامل مختلفی توجه کرد. برخی از عوامل مهم عبارتند از:
- استحکام اجزای سازه‌ای: اجزای سازه‌ای جرثقیل باید از مواد باکیفیت و با استحکام کافی ساخته شوند تا بتوانند بارهای سنگین را تحمل کنند.
- دقیق بودن اندازه‌ها: اندازه‌های اجزای سازه‌ای جرثقیل باید با دقت محاسبه شوند تا جرثقیل بتواند به‌طور ایمن و کارآمد کار کند.
- رعایت الزامات ایمنی: جرثقیل باید مطابق با الزامات ایمنی طراحی و ساخته شود تا از بروز حوادث جلوگیری شود.
شما عزیزان می توانید از اینجا فیلم مربوط به طراحی و ساخت جرثقیل سقفی را مشاهده نمایید.
نتیجه‌گیری
طراحی و ساخت جرثقیل سقفی یک فرآیند مهم و پیچیده است که باید با دقت انجام شود. مهندس طراح و سازنده جرثقیل باید عوامل مختلفی را در نظر بگیرند تا جرثقیل بتواند به‌طور ایمن و کارآمد کار کند. شرکت شاهین سازه با بیش از 20 سال سابقه درخشان در زمینه طراحی و ساخت انواع جرثقیل یکی از معتبرترین و بهترین طراحان و سازنده های جرثقیل سقفی در ایران است. شما عزیزان می توانید برای کسب اطلاعات بیشتر و مشاوره و راهنمایی رایگان درباره انواع جرثقیل و کارایی آن ها به سایت شرکت جرثقیل شاهین سازه مراجعه فرمایید و یا با شماره های زیر تماس بگیرید:
